APLIKASI PENGAMBILAN DURIAN OTOMATIS

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Rangkaian Simulasi

5. Video

6. Link Download

A. Tujuan [kembali]

• Mengetahui komponen-komponen dalam rangkaian
• Mengetahui cara kerja komponen dalam rangkaian
• Dapat membuat rangkaian simulasi

B. Alat dan Bahan [kembali]

• Flex Sensor

Flex Sensor adalah sensor yang memiliki perubahan resistansi akibat adanya perubahan lekukan pada bagian sensor. Sensor ini memiliki output berupa resistansi. Sensor ini membutuhkan tegangan sebesar +5V agar bisa bekerja. Sensor ini digunakan untuk mendeteksi pergerakan lari tangan pada manusia / bagian lekukan lainya.

• Vibration Sensor

Sensor vibration adalah suatu alat yang berfungsi untuk mendeteksi adanya getaran dan akan diubah dalam ke dalam sinyal listrik.

• Baterai

Baterai merupakan perangkat otomotif yang dapat mengubah energi kimia menjadi energi listrik dan mempunyai arus searah (DC).

• Ground

Ground adalah komponen yang akan menghantarkan listrik langsng ke bumi atau tanah saat terjadi kebocoran isolasi atau percikan api pada konsleting.

• Power Supply

Fungsi power supply adalah untuk mengaliri arus listrik ke komponen-komponen atau hardware pada komputer dengan arus DC (arus searah), arus listrik yang masuk ke dalam power supply berupa arus AC (arus bolak-balik) kemudia dikonverter (dirubah) menjadi arus DC (arus searah).

• Resistor

Spesifikasi:

Resistance (Ohms)          : 220 V

Power (Watts)                  : 0,25 W, ¼ W

Tolerance                         : ± 5%

Packaging                        : Bulk

Composition                    : Carbon Film

Temperature Coefficient : 350ppm/°C

Lead Free Status             : Lead Free

RoHS Status                   : RoHs Complient

• Transistor JFET

Transistor efek–medan (FET) adalah salah satu jenis transistor menggunakan medan listrik untuk mengendalikan konduktifitas suatu kanal dari jenis pembawa muatan tunggal dalam bahan semikonduktor.

• Kapasitor

Fungsi kapasitor (kondensator) di antaranya adalah dapat memilih gelombang radio pada rangkaian tuner, sebagai perata arus pada rectifier dan juga sebagai filter di dalam Rangkaian Power Supply (Catu Daya).

• Relay

Relay merupakan komponen listrik yang mempunyai 2 bagian yaitu, kumparan dan poin. Secara garis besar relay berfungsi untuk mengendalikan dan mengalirkan listrik.

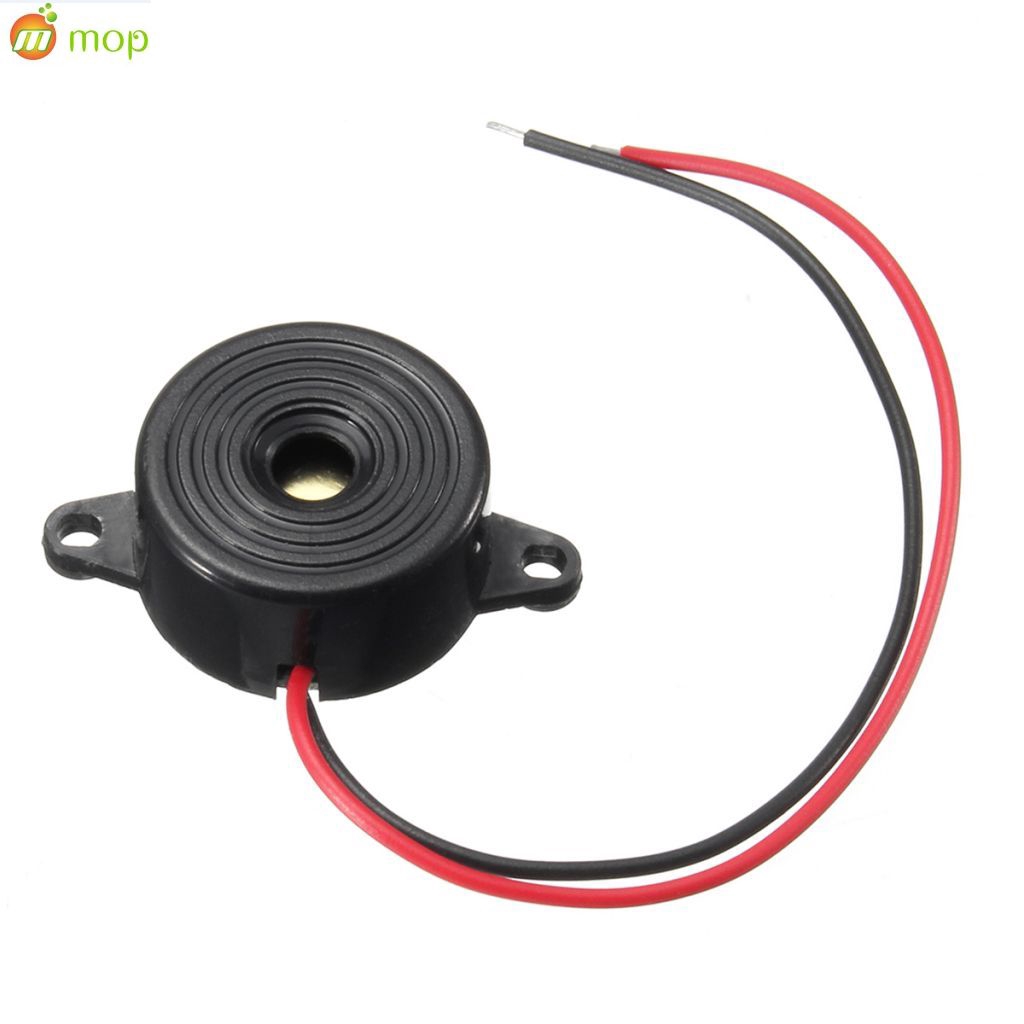

• Buzzer

Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara getaran listrik menjadi getaran suara. Buzzer biasa digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm).

• Voltmeter

Voltmeter adalah alat/perkakas untuk mengukur besar tegangan listrik dalam suatu rangkaian listrik. Alat ini terdiri dari tiga buah lempengan tembaga yang terpasang pada sebuah bakelite yang dirangkai dalam sebuah tabung kaca atau plastik.

C. Dasar Teori [kembali]

• Flex Sensor

Sensor flex adalah sensor yang berfungsi untuk mendeteksi suatu kelengkungan Prinsip kerjanya sama seperti potensio. Untuk menggunakan sensor flex kita membutuhkan rangkaian pembagi tegangan. Sensor flex dapat di aplikasikan pada beberapa perangkat, biasanya digunakan sebagai pengontrol game pada sarung tangan pengendali. Selain pada aplikasi game sensor flex juga biasa digunakan untuk pengontrolan robot, sebagai pembaca isarat tangan digital.

Grafik flex sensor

• Vibration Sensor

Sensor vibration adalah suatu alat yang berfungsi untuk mendeteksi adanya getaran dan akan diubah dalam ke dalam sinyal listrik.

Velocity probe

1) Pengertian

Ujung sensor ini akan bersentuhan langsung dengan benda yang akan diukur fibrasinya, sensor ini berfungsi untuk mengukur getaran dari suatu alat atau mesin menggunakan kecepatan sebagai parameternya.

Adapun konstruksinya adalah sebagai berikut :

1. Massa
2. Kumparan
3. Pegas
4. Magnet permanen
5. Damper Connector
6. Cassing velocity probe

2) Prinsip Kerja

Prinsip kerja velocity probe sesuai dengan hukum fisika yaitu apabila suatu konduktor/kumparan yang dikelilingi oleh medan magnet kemudian koduktor bergerak terhadap medan magnet atau medan magnet bergerak terhadap konduktor maka akan menimbulkan suatu tegangan induksi pada konduktor. Apabila transducer ini ditempatkan pada bagian mesin yang bergetar, maka tranduser inipun akan ikut bergetar, sehingga kumparan yang ada di dalamnya akan bergerak relatif terhadap medan magnet sehingga akan menghasilkan tegangan listrik pada ujung kawat kumparannya. Dengan mengolah sinyal listrik dan transdusernya, maka getaran dapat diukur.

• Transistor FET

Transistor efek–medan (FET) adalah salah satu jenis transistor menggunakan medan listrik untuk mengendalikan konduktifitas suatu kanal dari jenis pembawa muatan tunggal dalam bahan semikonduktor. FET kadang-kadang disebut sebagai transistor ekakutub untuk membedakan operasi pembawa muatan tunggal yang dilakukannya dengan operasi dua pembawa muatan pada transistor dwikutub (BJT).

Semua FET mempunyai sebuah saluran gerbang (gate), cerat (drain) dan sumber (source) yang kira-kira sama dengan basis, kolektor dan emitor pada BJT. Selain JFET, semua FET juga mempunyai saluran keempat yang dinamakan badan, dasar atau substrat. Saluran keempat ini melayani kegunaan teknis dalam pemanjaran transistor kedalam titik operasi. Terminal ini sangat jarang digunakan pada desain sirkuit, tetapi keberadaannya penting saat merancang penataan sirkuit terpadu.

Nama-nama saluran pada FET mengacu pada fungsinya. Saluran gerbang dapat dianggap sebagai pengontrol buka-tutup dari gerbang sesungguhnya. Gerbang ini mengizinkan elektron untuk mengalir atau mencegahnya dengan membuat dan mengikangkan sebuah kanal di antara sumber dan cerat. Elektron mengalir dari sumber menuju ke saluran cerat jika ada tegangan yang diberikan. Badan merupakan seluruh semikonduktor dasar dimana gerbang, sumber dan cerat diletakkan. Biasanya saluran badan disambungkan ke tegangan tertinggi atau terendah pada sirkuit, tergantung pada tipenya. Saluran badan dan saluran sumber biasanya disambungkan karena sumber biasanya disambungkan ke tegangan tertinggi atau terendah dari sirkuit, tetapi ada beberapa penggunaan dari FET yang tidak seperti demikian, seperti sirkuit gerbang transmisi dan kaskoda.

• Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Sebagaimana fungsi resistor yang sesuai namanya bersifat resistif dan termasuk salah satu komponen elektronika dalam kategori komponen pasif. Satuan atau nilai resistansi suatu resistor di sebut Ohm dan dilambangkan dengan simbol Omega (Ω). Sesuai hukum Ohm bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya. Selain nilai resistansinya (Ohm) resistor juga memiliki nilai yang lain seperti nilai toleransi dan kapasitas daya yang mampu dilewatkannya. Semua nilai yang berkaitan dengan resistor tersebut penting untuk diketahui dalam perancangan suatu rangkaian elektronika oleh karena itu pabrikan resistor selalu mencantumkan dalam kemasan resistor tersebut.

Berikut adalah simbol resistor dalam bentukgambar ynag sering digunakan dalam suatu desain rangkaian elektronika.

Cara Menghitung Nilai Resistor

Berdasarkan bentuknya dan proses pemasangannya pada PCB, Resistor terdiri 2 bentuk yaitu bentuk Komponen Axial/Radial dan Komponen Chip. Untuk bentuk Komponen Axial/Radial, nilai resistor diwakili oleh kode warna sehingga kita harus mengetahui cara membaca dan mengetahui nilai-nilai yang terkandung dalam warna tersebut sedangkan untuk komponen chip, nilainya diwakili oleh Kode tertentu sehingga lebih mudah dalam membacanya.

 - Berdasarkan Kode Warna

Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.

Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :

• Kapasitor

Kapasitor adalah komponen listrik yang digunakan untuk menyimpan muatan listrik. Bahan penyusun kapasitor yaitu dua keping atau dua lembaran penghantar listrik yang dipisahkan menggunakan isolator listrik berupa bahan dielektrik. Masing-masing keping atau lembaran penghantar listrik diberi muatan listrik dalam jumlah yang sama tetapi berlainan jenis, yaitu muatan positif dan muatan negatif. Secara keseluruhan kapasitor sesungguhnya bermuatan netral. Kapasitor dapat dibedakan berdasarkan bahan dielektrik yang digunakan menjadi kapasitor mika, kapasitor kertas, kapasitor keramik, kapasitor elektrolit, dan kapasitor udara. Berdasarkan jenis kutub (polar), kapasitor dibedakan menjadi kapasitor terkutub (polar) dan kapasitor tak terkutub (non-polar). Kapasitor digunakan pada rangkaian listrik sebagai penyimpan muatan listrik atau energi listrik dan sebagai pengaman dari kegagalan listrik pada rangkaian listrik yang memiliki kumparan. Selain itu, kapasitor juga digunakan pada bagian pengatur panjang gelombang sinyal pada pesawat radio. Kondensator memiliki satuan yang disebut Farad.

Lambang kapasitor :

• Kapasitor diidentikkan mempunyai dua kaki dan dua kutub

    positif dan negatif serta memiliki cairan elektrolit dan                biasanya berbentuk tabung.

 Lambang kondensator (mempunyai kutub) pada skema elektronika.

• Sedangkan jenis yang satunya lagi kebanyakan nilai

    kapasitasnya lebih rendah, tidak mempunyai kutub positif        atau negatif pada kakinya, kebanyakan berbentuk bulat            pipih berwarna coklat, merah, hijau dan lainnya seperti            tablet atau kancing baju.

 Lambang kapasitor (tidak mempunyai kutub) pada skema elektronika.

• Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Dibawah ini adalah gambar bentuk Relay dan Simbol Relay yang sering ditemukan di Rangkaian Elektronika.

Prinsip kerja Relay

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

1.    Electromagnet (Coil)

2.    Armature

3.    Switch Contact Point (Saklar)

4.    Spring

Berikut ini merupakan gambar dari bagian-bagian Relay:

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

§  Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)

§  Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

D. Rangkaian Simulasi [kembali]

1. Prosedur percobaan

- siapkan alat dan bahan yang akan digunakan

- susun alat dan bahan sesuai keinginan

- rangkai semua komponen alat dan bahan dengan benar dan tepat

- jalankan rangkaian dengan menekan tombol play

2. Gambar rangkaian

3. Prinsip kerja rangkaian



Sensor aktif maka sensor akan berlogika satu dan akan mengeluarkan tegangan menuju kaki gate transistor dan meneruskan arus menuju resistor 1k yang menyebabkan transistor menjadi aktif. Kemudian power supply akan memberikan arus ke resistor 1k kemudian menuju kaki drain, kaki source kemudian resistor 1k kemudian menuju ground. Pada kaki drain terdapat tegangan output yang akan diberikan ke relay dan menyebabkan relay aktif kemudian relay akan memberikan arus ke baterai dan motor menjadi aktif.

E. Video [kembali]

F. Link Download [kembali]

Download file HTML [disini]

Download file rangkaian [disini]

Download video [disini]

Download library flex sensor [disini]

Download library vibration sensor [disini]

Download datasheet flex sensor [disini]

Download datasheet vibration sensor [disini]

Download datasheet resistor [disini]

Download datasheet battery [disini]

Download datasheet relay [disini]
