LINE FOLLOWER

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Rangkaian Simulasi

5. Video

6. Link Download

A. Tujuan [kembali]

• Untuk mengetahui prinsip kerja dari line follower
• Mengetahui cara kerja komponen dalam rangkaian
• Dapat membuat rangkaian simulasi

B. Alat dan Bahan [kembali]

• Flame sensor

Flame sensor merupakan sensor yang mempunyai fungsi sebagai pendeteksi nyala api yang dimana api tersebut memiliki panjang gelombang antara 760nm – 1100nm. Sensor ini menggunakan infrared sebagai tranduser dalam mensensing kondisi nyala api.

• Sensor Infrared

Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda.

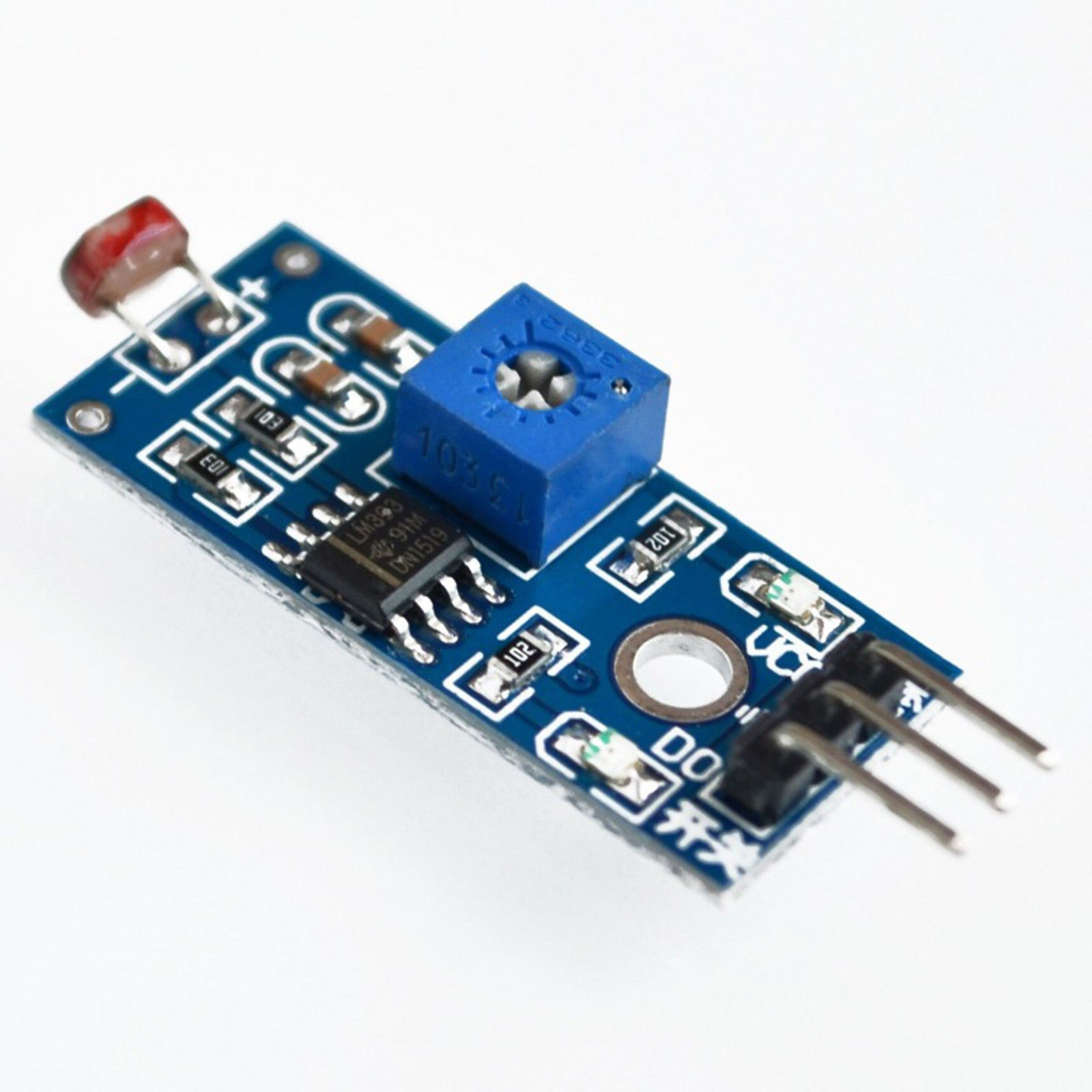

• LDR Sensor

LDR merupakan singkatan dari Light Dependent Resistor, yang sering dikenal juga dengan istilah photoresistor. Komponen elektronika yang satu ini biasa kita temukan pada berbagai resistor. Hal ini karena LDR memiliki sifat yang sangat sensitif terhadap cahaya, sensor LDR juga sering digunakan untuk berbagai keperluan.

• Touch Sensor

Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya.

• Sensor MQ-5

MQ-5 adalah sebuah modul sensor yang dapat digunakan sebagai alat untuk mendeteksi berbagai macam gas yang mudah terbakar terutama gas alam seperti, butane, propane, dan methane.

• Seven Segment

Seven Segment Display (7 Segment Display) dalam bahasa Indonesia disebut dengan Layar Tujuh Segmen adalah komponen Elektronika yang dapat menampilkan angka desimal melalui kombinasi-kombinasi segmennya.

• Logic State

Status logika Pengertian logis, benar atau salah, dari sinyal biner yang diberikan. Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada garis sinyal; logika 0 kira-kira 0 volt. Tingkat tegangan antara 0 dan +5 volt dianggap tidak ditentukan.

• Op-Amp

Op-Amp (Operational Amplifier) adalah salah satu dari bentuk IC Linear yang berfungsi sebagai penguat sinyal listrik.

• Resistor

Spesifikasi:

Resistance (Ohms)          : 220 V

Power (Watts)                  : 0,25 W, ¼ W

Tolerance                         : ± 5%

Packaging                        : Bulk

Composition                    : Carbon Film

Temperature Coefficient : 350ppm/°C

Lead Free Status             : Lead Free

RoHS Status                   : RoHs Complient

• Transistor Bipolar

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.

• Relay

Relay merupakan komponen listrik yang mempunyai 2 bagian yaitu, kumparan dan poin. Secara garis besar relay berfungsi untuk mengendalikan dan mengalirkan listrik.

• Motor DC

Motor DC alat yang mengubah energi listrik DC menjadi energi mekanik putaran. Sebuah motor DC dapat difungsikan sebagai generator atau sebaliknya generator DC dapat difungsikan sebagai motor DC.

• Buzzer

Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara getaran listrik menjadi getaran suara. Buzzer biasa digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm).

• Switch

Fungsi switch pada rangkaian elektronika sesungguhnya alat yang dapat atau memiliki fungsi untuk menghubungkan dan memutuskan aliran listrik (arus listrik) pada jaringan arus listrik kuat maupun jaringan arus listrik yang lemah.

• Dioda

Dioda (Diode) adalah Komponen terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya.

• Dc Voltmeter

Voltmeter Dc adalah alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.

• Generator DC

Sebagai generator DC fungsinya mengubah energi mekanik menjadi energi lisrtik.

• Power Supply

Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC).

• Ground

Ground atau arde pada instalasi listrik berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang terekspos akibat terjadi kegagalan isolasi.

• Baterai

Baterai merupakan perangkat otomotif yang dapat mengubah energi kimia menjadi energi listrik dan mempunyai arus searah (DC).

• LED

Lampu LED atau kepanjangannya Light Emitting Diode adalah suatu lampu indikator dalam perangkat elektronika yang biasanya memiliki fungsi untuk menunjukkan status dari perangkat elektronika tersebut.

C. Dasar Teori [kembali]

• Flame Sensor

        Sensor kebakaran adalah alat yang berfungsi untuk mendeteksi kebakaran secara dini, agar kebakaran yang terjadi tidak berkembang menjadi lebih besar. Dengan terdeteksinya kebakaran, maka upaya untuk mematikan api dapat segera dilakukan sehingga dapat meminimalisasi kerugian sejak awal. Jika dianalogikan sensor kebakaran adalah alat bantu panca indra kita. Kalau untuk merasakan bau kita memiliki hidung, kalau untuk merasakan adanya kebakaran digunakanlah sensor kebakaran. Deteksi kebakaran dilakukan dilakukan saat kemunculan asap, kemunculan panas,kebocoran gas, dan adanya kobaran api. Cara kerja alat pendeteksi kebakaran adalah dengan menangkap sinyal adanya kebakaran melalui asap, panas, kebocoran gas,serta nyala api maka alarm tanda peringatan detector kebakaran akan berbunyi. Alarm tersebut menunjukan lokasi dimana kebakaran terjadi, sehingga crew kapal langsung bisa menuju lokasi untuk memadamkan api. Sensor detektor kebakaran ini sangat berguna karena bisa memberi tahu kapan dan dimana terjadi kebakaran, sekaligus dapat juga menjadi tanda kepada crew kapal untuk memadamkan api ataupun menyelamatkan diri hal ini akan meminimalisir korban dan kerugian akibat kebakaran. Sistem ini hanya aktif apabila mendeteksi suatu asap, panas, kebocoran gas,dan adanya nyala api, ia bekerja secara otomatis penuh tanpa bantuan orang sehingga sistem ini merupakan sistem pendeteksi kebakaran yang paling efektif untuk digunakan diatas kapal.

• Sensor Infrared

Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.

Komponen led inframerah atau infra red (IR) pada dasarnya adalah led yang memancarkan sinar infra merah dengan panjang gelombang 850nm.

Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier).Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP:

Prinsip Kerja sensor infrared:

Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.

Rangkaian dasar sensor infrared common emitter yang menggunakan led infrared dan fototransistor

Prinsip kerja rangkaian sensor infrared berdasarkan pada gambar 2. Adalah ketika cahaya infra merah diterima oleh fototransistor maka basis fototransistor akan mengubah energi cahaya infra merah menjadi arus listrik sehingga basis akan berubah seperti saklar (swith closed) atau fototransistor akan aktif (low) secara sesaat seperti gambar 3

Keadaan Basis Mendapat Cahaya Infra Merah dan Berubah Menjadi Saklar (Switch Close) Secara Sesaat

 Grafik Respon Sensor Infrared:

Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

• LDR Sensor

Light Dependent Resistor atau disingkat dengan LDR adalah jenis Resistor yang nilai hambatan atau nilai resistansinya tergantung pada intensitas cahaya yang diterimanya. Nilai Hambatan LDR akan menurun pada saat cahaya terang dan nilai Hambatannya akan menjadi tinggi jika dalam kondisi gelap. Dengan kata lain, fungsi LDR (Light Dependent Resistor) adalah untuk menghantarkan arus listrik jika menerima sejumlah intensitas cahaya (Kondisi Terang) dan menghambat arus listrik dalam kondisi gelap.

Naik turunnya nilai Hambatan akan sebanding dengan jumlah cahaya yang diterimanya. Pada umumnya, Nilai Hambatan LDR akan mencapai 200 Kilo Ohm (kΩ) pada kondisi gelap dan menurun menjadi 500 Ohm (Ω) pada Kondisi Cahaya Terang.

LDR (Light Dependent Resistor) yang merupakan Komponen Elektronika peka cahaya ini sering digunakan atau diaplikasikan dalam Rangkaian Elektronika sebagai sensor pada Lampu Penerang Jalan, Lampu Kamar Tidur, Rangkaian Anti Maling, Shutter Kamera, Alarm dan lain sebagainya.

Bentuk dan Simbol LDR

Grafik LDR Sensor

• Touch Sensor

Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor).

Sensor sentuh merupakan sebuah saklar yang cara penggunaanya dengan cara disentuh menggunakan jari. Ketika sensor ini disentuh maka sensor akan bernilai HIGH.

Konfigurasi pin:

Spesifikasi sensor touch:

grafik sensor sentuh

• Sensor MQ-5

MQ-5 adalah sebuah modul sensor yang dapat digunakan sebagai alat untuk mendeteksi berbagai macam gas yang mudah terbakar terutama gas alam seperti, butane, propane, dan methane. Sensor MQ-5 memiliki dua keluaran nilai, yaitu keluaran digital dan analog sehingga bisa dihubungkan dengan Arduino, STM32, Raspberry Pi ataupun mikrokontroller lainnya yang memiliki fitur untuk membaca data digital dan analog.

Modul MQ-5 sangat baik digunakan di rumah seperti untuk mendeteksi kebocoran gas pada tabung LPG maupun untuk pemantauan gas di industri batubara.

Spesifikasi :

• Catu Daya = 5VDC
• Konsumsi Arus = 150mA
• Output Digital (D0) = TTL digital 0 dan 1 (0,1 dan 5V)
• Output Analog (A0) = 0,1-0,3 V (relatif terhadap polusi), konsentrasi maksimum tegangan sekitar 4V
• Sensitif Terhadap Gas seperti, butane, propane, maupun methane
• 4 Lubang Sekrup untuk Peletakan Modul
• Dimensi = 32 x 20 x 22 mm

Grafrik sensor

• Seven Segment



Layar tujuh segmen adalah salah satu perangkat layar untuk menampilkan sistem angka desimal yang merupakan alternatif dari layar dot-matrix. Layar tujuh segmen ini sering kali digunakan pada jam digital, meteran elektronik, dan perangkat elektronik lainnya yang menampilkan informasi numerik.

• Op-Amp

Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi  dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp). Pada dasarnya operasional amplifier (Op-Amp) merupakan suatu penguat diferensial yang memiliki 2 input dan 1 output. Op-amp ini digunakan untuk membentuk fungsi-fungsi linier yang bermacam-mcam atau dapat juga digunakan untuk operasi-operasi tak linier, dan seringkali disebut sebagai rangkaian terpadu linier dasar. Penguat operasional (Op-Amp) merupakan komponen elektronika analog yang berfungsi sebagai amplifier multiguna dalam bentuk IC dan memiliki simbol sebagai berikut :

Simbol Operasional Amplifier (Op-Amp)

Prinsip kerja sebuah operasional Amplifier (Op-Amp) adalah membandingkan nilai kedua input (input inverting dan input non-inverting), apabila kedua input bernilai sama maka output Op-amp tidak ada (nol) dan apabila terdapat perbedaan nilai input keduanya maka output Op-amp akan memberikan tegangan output. Operasional amplifier (Op-Amp) dibuat dari penguat diferensial dengan 2 input. Sebagai penguat operasional  ideal , operasional amplifier (Op-Amp) memiliki karakteristik sebagai berikut :

- Impedansi Input (Zi) besar = ∞

- Impedansi Output (Z0) kecil= 0

- Penguatan Tegangan (Av) tinggi = ∞

- Band Width respon frekuensi lebar = ∞

- V0 = 0 apabila V1 = V2 dan tidak tergantung pada besarnya V1.

- Karakteristik operasional amplifier (Op-Amp) tidak tergantung temperatur / suhu.

• Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Sebagaimana fungsi resistor yang sesuai namanya bersifat resistif dan termasuk salah satu komponen elektronika dalam kategori komponen pasif. Satuan atau nilai resistansi suatu resistor di sebut Ohm dan dilambangkan dengan simbol Omega (Ω). Sesuai hukum Ohm bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya. Selain nilai resistansinya (Ohm) resistor juga memiliki nilai yang lain seperti nilai toleransi dan kapasitas daya yang mampu dilewatkannya. Semua nilai yang berkaitan dengan resistor tersebut penting untuk diketahui dalam perancangan suatu rangkaian elektronika oleh karena itu pabrikan resistor selalu mencantumkan dalam kemasan resistor tersebut.

Berikut adalah simbol resistor dalam bentukgambar ynag sering digunakan dalam suatu desain rangkaian elektronika.

Cara Menghitung Nilai Resistor

Berdasarkan bentuknya dan proses pemasangannya pada PCB, Resistor terdiri 2 bentuk yaitu bentuk Komponen Axial/Radial dan Komponen Chip. Untuk bentuk Komponen Axial/Radial, nilai resistor diwakili oleh kode warna sehingga kita harus mengetahui cara membaca dan mengetahui nilai-nilai yang terkandung dalam warna tersebut sedangkan untuk komponen chip, nilainya diwakili oleh Kode tertentu sehingga lebih mudah dalam membacanya.

 - Berdasarkan Kode Warna

Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.

Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :

• Transistor

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebu sebagai basis, kolektor, dan emitor.

- Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.

- Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.

- Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.

Fungsi dari transistor sendiri adalah memperkuat arus listrik yang masuk ke dalam rangkaian. Fungsi ini berkebalikan dengan resistor yang berperan meredam arus listrik.

Seperti yang telah disebutkan, transistor terdiri dari dua jenis yaitu NPN dan PNP. NPN merupakan singkatan dari Negatif Positif Negatif. Sedangkan PNP adalah kependekan dari Positif Negatif Positif. Transistor NPN akan aktif ketika kaki basis diberi arus listrik bermuatan negatif. Sebaliknya, transistor PNP akan aktif apabila kaki basis mendapatkan tegangan listrik positif.

• Dioda

Dioada adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.

Komponen Dioda

Struktur utama dioda adalah dua buah kutub elektroda berbahan konduktor yang masing-masing terhubung dengan semikonduktor silikon jenis p dan silikon jenis n. Anoda adalah elektroda yang terhubung dengan silikon jenis p dimana elektron yang terkandung lebih sedikit, dan katoda adalah elektroda yang terhubung dengan silikon jenis n dimana elektron yang terkandung lebih banyak. Pertemuan antara silikon n dan silikon p akan membentuk suatu perbatasan yang disebut P-N Junction.

Cara Kerja Dioda

Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reserve biased).

• Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Dibawah ini adalah gambar bentuk Relay dan Simbol Relay yang sering ditemukan di Rangkaian Elektronika.

Prinsip kerja Relay

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

1.    Electromagnet (Coil)

2.    Armature

3.    Switch Contact Point (Saklar)

4.    Spring

Berikut ini merupakan gambar dari bagian-bagian Relay:

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

§  Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)

§  Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

D. Rangkaian Simulasi [kembali]

1. Prosedur percobaan

- siapkan alat dan bahan yang akan digunakan

- susun alat dan bahan sesuai keinginan

- rangkai semua komponen alat dan bahan dengan benar dan tepat

- pada bagian sensor masukkan code hex, supaya sensor dapat berfungsi

- jalankan rangkaian dengan menekan tombol play

2. Gambar rangkaian

3. Prinsip kerja rangkaian

a. Kontrol gas

    Ketika asap lingkungan sekitar tebal, maka sensor MQ-2 akan mendeteksinya. Tegangan akan masuk menuju op amp, kemuadian menuju opamp, menujut transistor, dan menuju ke kaki relay. Saat asap lingkungan tipis atau tidak ada, relay akan dalam keadaan off, yang membuat kipas akan mati, sebaliknya apabila suhu tebal, relay akan dalam keadaan on, yang membuat kipas akan hidup.

b. Kontrol cahaya

    Pada saat banyaknya intensitas cahaya yang masuk ke robot, kemudian cahaya mengenai sensor LDR, maka relay akan berpindah ke kanan yang membuat motor dc mematikan lampu agar tidak terlalu banyak cahaya yang masuk, sedangkan pada saat intensitas cahaya kecil, mengenai sensor LDR, maka relay akan berpindah ke kiri yang akan membuat lampu menyala.



c. Touch sensor

    Pada saat sensor mendeteksi sentuhan tersebut, sehingga mengalir tegangan menuju resistor menuju opamp non inverting amplifier, kemudian mengaktifkan transistor. Karena transistor aktif, maka arus mengalir dari power suplai dan mengaktifkan relay, sehingga arus mengalir ke motor dc.

d. Kontrol infrared

    Ketika garis ditanah dibaca oleh inrared, maka sensor IR akan mendeteksinya. Tegangan akan masuk menuju op amp, kemuadian menuju resistor, menujut transistor, dan menuju ke kaki relay. Saat garis jelas, relay akan dalam keadaan on, yang membuat arus mengalir ke motor, sebaliknya apabila suhu tidak terlalu jelas, relay akan dalam keadaan off, yang membuat arus terputus menuju motor.

e. Kontrol api

    Pada saat banyaknya intensitas api didekat robot, kemudian api mengenai sensor flame, maka relay akan berpindah ke kanan yang membuat arus tidak mengalir, sedangkan pada saat intensitas api kecil atau tidak ada,  maka relay akan berpindah ke kiri yang akan membuat arus mengalir ke motor.

f. Kontrol jarak

    Pada saat manusia mendekati robot, maka sensor jarak akan mendeteksinya. Tegangan akan masuk menuju op amp, kemudian menuju resistor, menuju transistor, dan menuju ke kaki relay. kemudian relay akan aktif dan membuat robot berhenti karena terputus nya kabel.

E. Video [kembali]

F. Link Download [kembali]

Download file HTML [disini]

Download file rangkaian [disini]

Download video [disini]

Download library flame sensor [disini]

Download library infrared sensor [disini]

Download library ldr sensor [disini]

Download library touch sensor [disini]

Download library mq-5 sensor [disini]

Download datasheet flame sensor [disini]

Download datasheet infrared sensor [disini]

Download datasheet ldr sensor [disini]

Download datasheet touch sensor [disini]

Download datasheet mq-5 sensor [disini]

Download datasheet resistor [disini]

Download datasheet op-amp [disini]

Download datasheet batteray [disini]

Download datasheet motor dc [disini]

Download datasheet relay [disini]
