Tugas Pendahuluan Percobaan 3 Kondisi 6
Pada tugas pendahuluan kedua modul 3 ini untuk percobaan 3 saya menggunakan kondisi 6. Soalnya yaitu :
Buatlah rangkaian seperti gambar percobaan 3.b, ganti probe menjadi seven segment
2. Gambar Rangkaian Simulasi [Kembali]

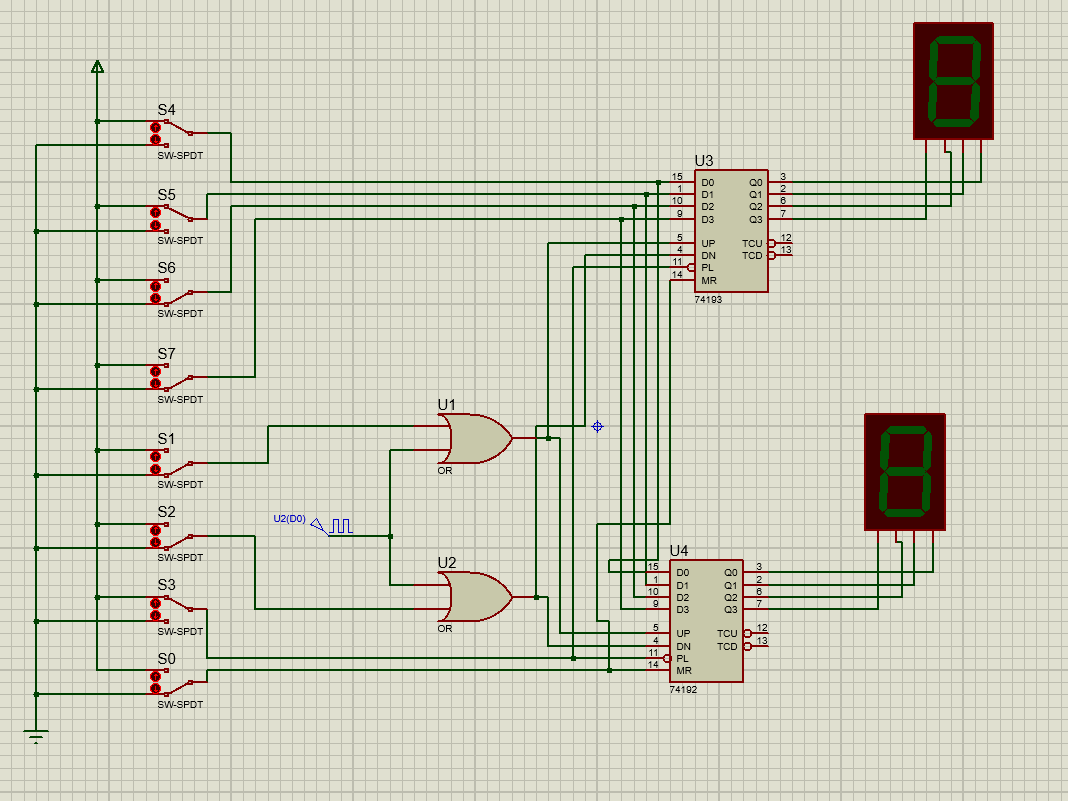

Berikut dari rangkaian sebelum disimulasikan yaitu sebagai berikut :
.png)
Berikut dari rangkaian sesudah disimulasikan yaitu sebagai berikut :
.png)
3. Video Simulasi [Kembali]
4. Prinsip Kerja Rangkaian
[Kembali]
Berikut prinsip yang akan dilakukan yaitu pada rangkaian ini merupakan rangkaian syncronous counter. Terdapat 2 ic yang digunakan yaitu 74193 dan 74192 yang terhubung dengan switch dan clocknya terhubung dengan terminal up dan dn. Pada rangkaian D0 sampai D3 terhubung dengan Q0 sampai Q3 yang dihubungkan dengan seven segment. PL rangkaian ini bersifat aktif low dimana pada saat PL ini aktif maka output Q nya akan paralel dengan input Q nya. Apabila PL tidak aktif maka outputnya melakukan perhitungan menyesuaikan dengan clock yang terhubung. Jika clock terhubung dengan up maka perhitungan akan terhitung dari yang terkecil ke yang terbesar. Sedangkan jika terhubung dengan dn maka perhitungan akan terhitung dari yang terbesar ke yang terkecil.
5. Link Download [Kembali]
Download file HTML [disini]
Download file rangkaian [disini]
Download file video simulasi [disini]
Download datasheet IC 74193 [disini]
Download datasheet IC 74192 [disini]
Download datasheet Seven Segment [disini]
